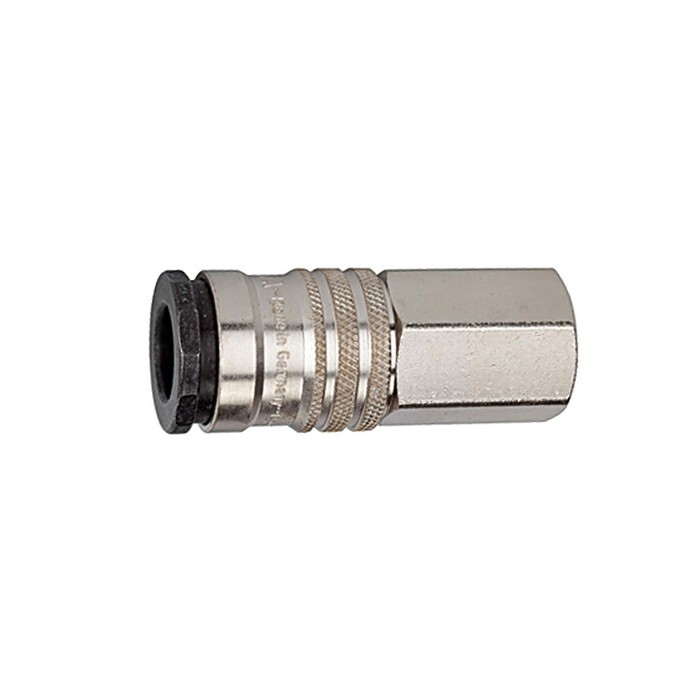

NW10, IG 1/2", L 68 mm Messing vernickeltArtikelnummer: 1117338Lieferantennummer: 241.53EAN: 4047322207416
Ausgabe:
1 StückPaketfähig
Artikel in 3 Varianten erhältlich:
Beschreibung
Schnellverschlusskupplung NW 10, hoher Durchfluss, Stahl/MS vern., G 1/2 IG, Druck 0-35 bar, Mediums-/Umgeb.temp. -20°C bis 100°C Einseitig absperrende Einhand-Schnellverschlusskupplung mit hoher Durchflussleistung (etwa 3,5-mal so hoch wie bei der gängig
Spezifikationen
Anschluss
G 1/2 IG
Betriebsdruck max.
35 bar
Betriebsdruck min.
0 bar
Dichtmaterial
NBR
Durchfluss
3600 l/min (Luft)
Entriegelungshülse
Messing vernickelt
Feder
nichtrostender Stahl
Gewindestück
Messing vernickelt
Kugel
nichtrostender Stahl
Länge
67,6 mm
Mediumstemperatur max.
100 °C
Mediumstemperatur min.
-20 °C
NW
10
Riegler-Artikelnummer
107445
SW
24 mm
Sprengring
nichtrostender Stahl
Umgebungstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Ventil
Messing
Ventilkörper
Stahl, QPQ behandelt
Ventilsitz
Messing
