Bolzenanker

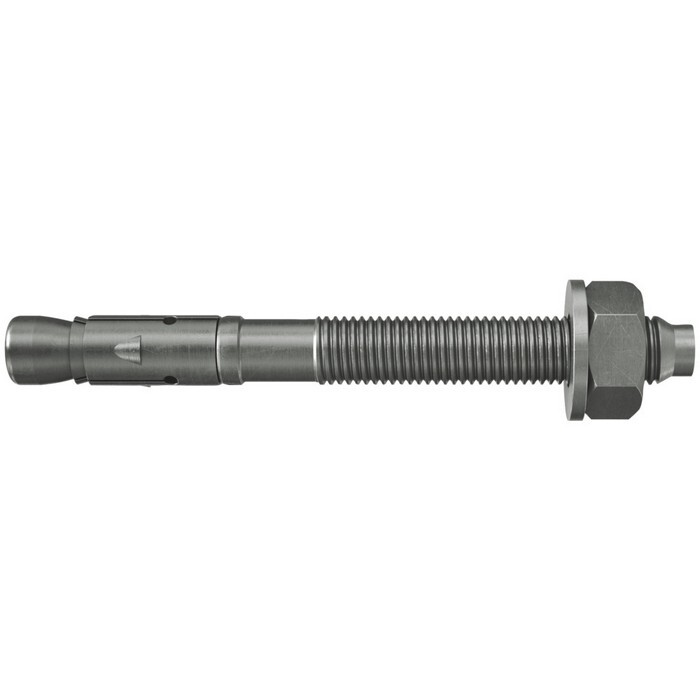

FAZ II 12/20 R Edelstahl A4 Dübellänge=120 mm, fischerArtikelnummer: 1059072Lieferantennummer: 501415EAN: 4048962006483
VPE (VE NW): 20 StückVPE (Verpackung): 20 StückAusgabe:
1 StückPaketfähig
Beschreibung
Der fischer Bolzenanker FAZ II nicht rostender Stahl ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II nicht rostender Stahl kann dank der zwei Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Mit der Ausführung aus nicht rostendem Stahl werden Lasten im Außenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern, Konsolen, Stahlkonstruktionen und Toren.
Spezifikationen
Abstandsmontage
Nein
Ankerlänge
120 mm
Bohrernenndurchmesser
12 mm
DIBT-Zulassung
Ja
Durchsteckmontage
Ja
Dübellänge
120 mm
ETA-Zulassung
Ja
Gewinde
M12 x 71 mm
Gewindemaß (metrisch)
12
ICC-Zulassung
Ja
Installationsdrehmoment
60 Nm
Kopfprägung
D
Material
nicht rostender Stahl
Max. Anbauteildicke (reduziert)
40 mm
Max. Anbauteildicke (standard)
20 mm
Max. Dicke des Anbauteils
20 mm
Max. Nutzlänge hef,max./hef,min.
20 / 40 mm
Min. Bohrlochtiefe bei Durchsteckmontage
110 mm
Min. Verankerungstiefe
70 mm
Nutzlänge
20 mm
Profi / DIY
Profi
Schlüsselweite
19 mm
U-Scheibe (Außendurchmesser x Dicke)
18 x 2 mm
VDS-Zulassung
Ja
Verankerungstiefe
70 mm
Verankerungstiefe (reduziert)
50 mm
Verankerungstiefe (standard)
70 mm
Verankerungstiefe hef,max/hef,min
70 / 50 mm
Vorsteckmontage
Ja
