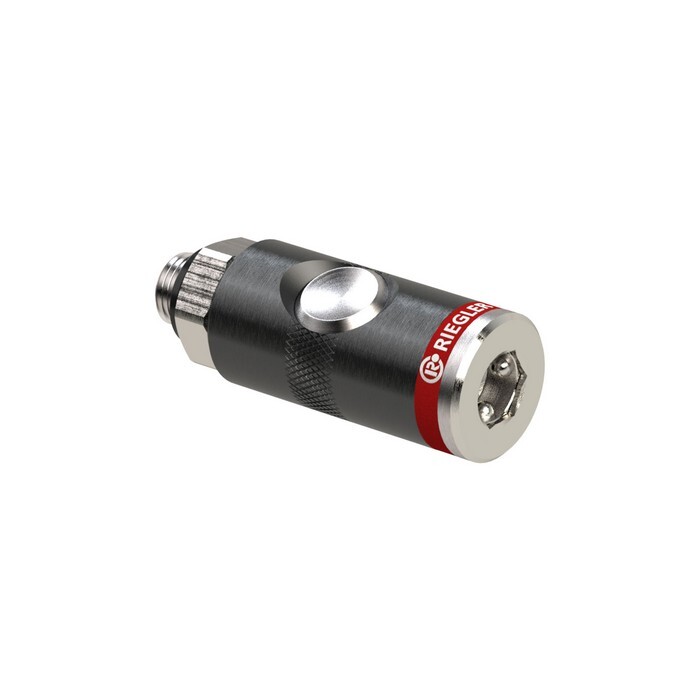

Druckknopf-Sicherheitskupplung
NW 7,4, G 1/2" AG -20°C bis 70°C, AluminiumArtikelnummer: 1571334Lieferantennummer: DKSKAG12EAN: 4047322713672
Ausgabe:
1 StückPaketfähig
Beschreibung
Druckknopf-Sicherheitskupplung NW 7,4, drehbar, Alu, G 1/2 AG, Betriebsdruck 12bar, Mediums-/Umgebungstemp. -20°C bis 70°C. Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung.Beim ersten Drück
Spezifikationen
Anschluss
G 1/2 AG
Betriebsdruck max.
12 bar
Dichtmaterial
NBR
Durchfluss
1600 l/min (Luft)
Durchflusswertmessung
bei 6 bar und Δ<sub>p </sub>= 1 bar
Gehäuse
Aluminium, eloxiert
Gewindestück
Messing vernickelt
Innenteile
Edelstahl 1.4310
Knopf
Stahl gehärtet und verzinkt
Länge
73,3 mm
Mediumstemperatur max.
70 °C
Mediumstemperatur min.
-20 °C
NW
7,4
Riegler-Artikelnummer
205560
SW
24 mm
Umgebungstemperatur max.
70 °C
Umgebungstemperatur min.
-20 °C
Ventil
Stahl gehärtet und verzinkt
