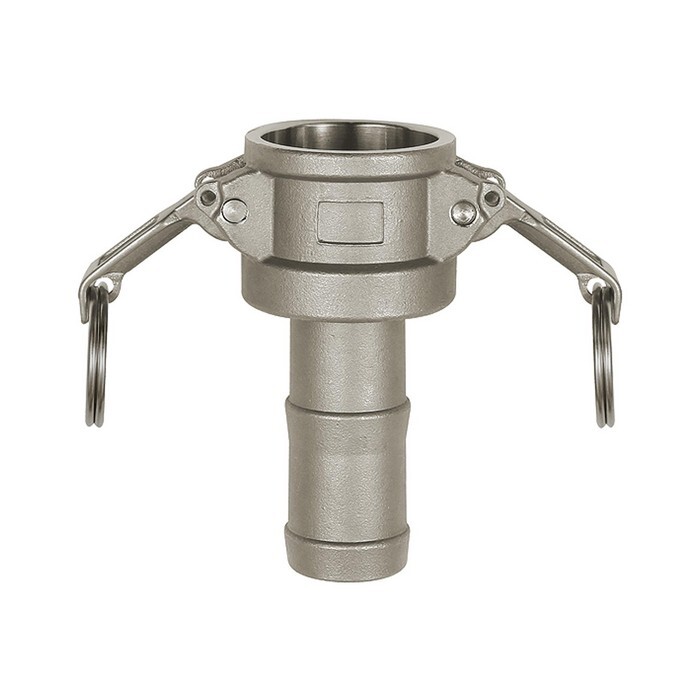

Kupplungsmuffe Typ C
DN 25 Stutzen 27 mm Kamlok, EdelstahlArtikelnummer: 1117590EAN: 4047322404327
VPE (Verpackung): 12 StückAusgabe:
1 StückPaketfähig
Beschreibung
mit Schlauchtülle · Art. 45 30 300 244 mit Anschluss Nenngröße 19 mm (3/4") und 13 mm (1/2") Schlauchtülle · Art. 45 30 300 221 und 45 30 300 251 mit 4 Hebeln · Dichtung: NBR · Norm: A-A 59326 25.09.98 (früher MIL - C 27487)
Spezifikationen
A
68,2 mm
Betriebsdruck max.
16 bar
C
94 mm
Dichtmaterial
NBR, öl- und benzinbeständig
Riegler-Artikelnummer
108100
Temperaturbereich max.
95 °C
Temperaturbereich min.
-20 °C
für Schlauch-Innen-Ø
25
für Stecker-Ø
37 mm
