Beschreibung

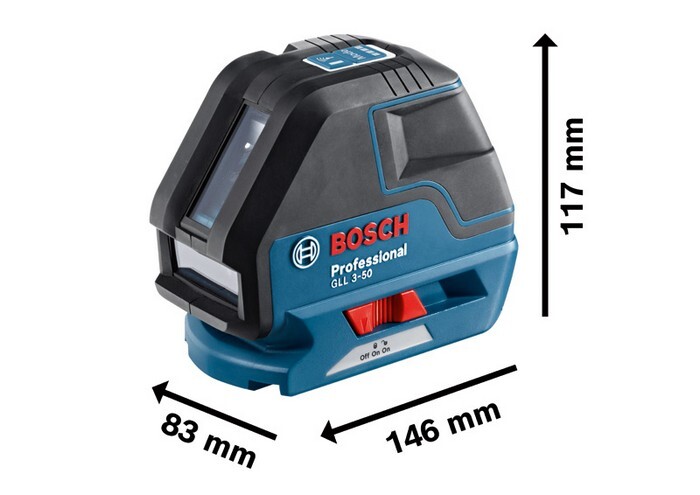

Linienlaser GLL 3-50, Komplexes Nivellieren einfach gemacht – der benutzerfreundliche Kreuzlinienlaser GLL 3-50 Professional wurde für Flexibilität bei allen gängigen Nivellier- und Übertragungsanwendungen konzipiert. Zwei vertikale Laserlinien, eine horizontale Laserlinie und der Lotpunkt ermöglichen eine beeindruckende Anwendungsvielfalt. Mit seinem kompakten Design bietet der GLL 3-50 Professional komfortables Handling und gute Kontrolle. Für eine bequeme Positionierung der Laserlinien wird er inklusive Mini-Drehstativ mit höhenverstellbaren Füßen und Feineinstellung der vertikalen Linie geliefert. Das Gerät eignet sich für verschiedene Anwendungen in Innenräumen wie die Montage von Regalen oder Fenstern, die Installation von Abflussrohren oder das Verlegen von Wandfliesen. Durch eine zweite vertikale Laserlinie ist es auch ideal zum schnellen Quadrieren. Der GLL 3-50 Professional bietet Laserlinien mit einem Arbeitsbereich von bis zu 10 m, der bei Verwendung des optionalen Laserempfängers LR 2 Professional auf bis zu 50 m erweitert werden kann. Die Lotpunktreichweite beträgt bis zu 5 m. Dieser Kreuzlinienlaser nivelliert sich in weniger als 4 Sekunden selbst. Dank Staub- und Spritzwasserschutz nach IP 54 ist er sehr robust. Laserzieltafel. L-BOXX-Einlage für Gerät. L-BOXX 136 (1 600 A01 2G0). Universalhalterung BM 1 Professional (0 601 015 A00). 4 x 1,5 V-LR6-Batterie (AA)
Spezifikationen
Arbeitsbereich
bis zu 10 m
Arbeitsbereich Laserpunkte, max.
5 m (unten)
Arbeitsbereich mit Empfänger
bis zu 50 m
Arbeitsbereich mit Empfänger, Vorzeichen
bis zu
Arbeitsbereich mit Empfänger, Wert
50 m
Arbeitsbereich, Vorzeichen
bis zu
Arbeitsbereich, Wert
10 m
Betriebsdauer, max.
6 h
Betriebstemperatur
-10 - 40 °C
Farbe Laserlinie
rot
Farbe der Lotpunkte
rot
Gewicht, ca.
0.94 kg
Lagertemperatur
-20 - 70 °C
Laserdiode
630 - 650 nm, < 1mW
Laserklasse
2
Lotpunktgenauigkeit
± 0.6 mm/m* (* zzgl. einsatzabhängiger Abweichung)
Nivelliergenauigkeit
± 0.3 mm/m* (* zzgl. einsatzabhängiger Abweichung)
Nivellierzeit
4 s
Projektion
3 Linien + 1 Lotpunkt
Selbstnivellierbereich
± 4°
Stativ-Gewinde
1/4", 5/8"
Staub- und Spritzwasserschutz
IP 54
Stromversorgung
4 x 1.5-V-LR6 (AA)
