Beschreibung

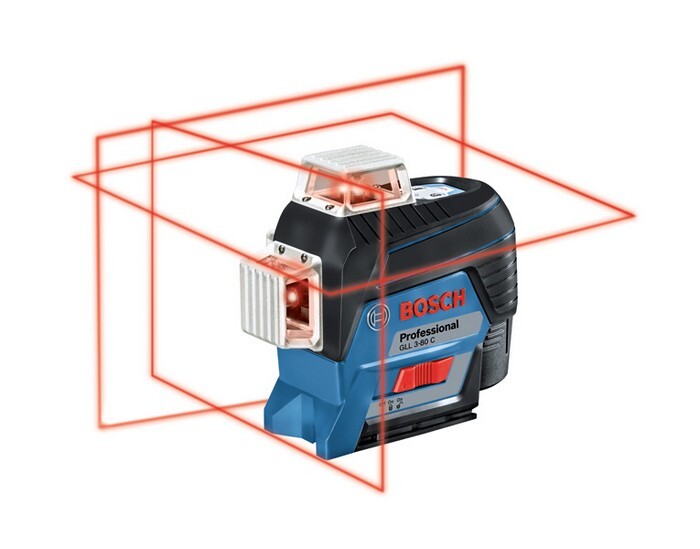

Linienlaser GLL 3-80 C, Der Linienlaser GLL 3-80 C Professional wird einfach angeschlossen und sorgt über die Projektion von 3 x 360°-Linien für exzellente Sichtbarkeit. Dank innovativer CAL Guard-Überwachung und Bluetooth®-Verbindung zur Smartphone-App sind der ferngesteuerte Einsatz, die kontaktlose Justierung sowie hohe Präzision möglich. Leistungsstarke Dioden garantieren starke Sichtbarkeit, während dank 3 x 360°-Linien für die gleichzeitige Durchführung von horizontalen und vertikalen Nivellierarbeiten und somit für hohe Arbeitseffizienz gesorgt wird. Dieser Linienlaser wurde für den Bau von Böden, die Montage von Fenstern, das Anbringen von Regalen, das Verlegen von Abflussrohren, den Rohbau für Trockenbauwände und das Verlegen von Fliesen entwickelt. Dank Dual Power Source-Technologie des GLL 3-80 C Professional ist ein Betrieb sowohl mit 12-V-Li-Ion-Akku als auch mit Standard-Alkalinebatterien möglich, ein Plus an Flexibilität. Das Gerät ist in der Lage, sich auf nicht planaren Oberflächen in weniger als 4 Sekunden mit einer exzellenten Genauigkeit von ± 0,2 mm/m*/** um bis zu +/- 4° selbst zu nivellieren und verfügt bei Verwendung des optionalen Empfängers LR 6 oder LR 7 Professional über eine Reichweite von bis zu 120 m. Dieser Linienlaser ist kompakt, einfach zu bedienen und extrem robust. Baustativ BT 150 Professional (0 601 096 B00). AA1 Alkaline Akku-Adapter (1 608 M00 C1B). Laserzieltafel. Tasche. 4 x 1,5 V-LR6-Batterie (AA)
Spezifikationen
Akkuspannung
12.0 V
Arbeitsbereich
bis zu 30 m
Arbeitsbereich mit Empfänger
bis zu 120 m
Arbeitsbereich mit Empfänger, Vorzeichen
bis zu
Arbeitsbereich mit Empfänger, Wert
120 m
Arbeitsbereich, Vorzeichen
bis zu
Arbeitsbereich, Wert
30 m
Betriebsdauer, max.
8 Std. (Li Ion) und 6 Std. (4 x AA) in 3-Linien-Modus
Betriebstemperatur
-10 - 40 °C
Farbe Laserlinie
rot
Gewicht, ca.
0.9 kg
Kompatible Laser-Empfänger
LR 6 + 7
Lagertemperatur
-20 - 70 °C
Laserdiode
Linie: 630 - 650 nm, < 10mW
Laserklasse
2
Nivelliergenauigkeit
+/- 0.2 mm/m*/** (*für die vier horizontalen Schnittpunkte, **zzgl. einsatzabhangiger Abweichung)
Nivellierzeit
4 s
Projektion
3 x 360° Linie
Selbstnivellierbereich
± 4°
Stativ-Gewinde
1/4", 5/8"
Staub- und Spritzwasserschutz
IP 54*** (*** ausgenommen Li-Ionen-Akku und Batterieadapter AA1)
Stromversorgung
4 x 1.5-V-LR6 (AA)
