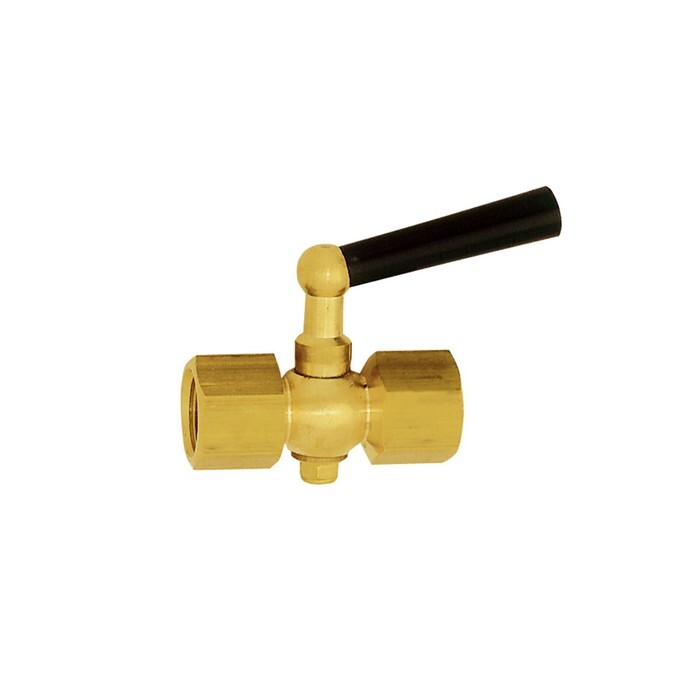

Absperrhahn für Manometer
IG 1/2", PN 25 bar, SW27, Prüfflansch Muffe/Muffe, MessingArtikelnummer: 1241348Lieferantennummer: 9005/60EAN: 4047322122733
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Manometer-Absperrhahn, Muffe - Muffe, aus Messing blank, G 1/2, PN 25 bar, SW 27, max. 50 °C, Prüfflansch 60x25x10. Es ist zweckmäßig, zwischen Druckmessgerät und Rohrleitung einen Absperrhahn einzubauen. Bei Hebelstellung »ausblasen« gelangt das Medium in die Atmosphäre. Absperrhähne mit Prüfanschluss dienen dem gleichzeitigen Anschluss von Betriebsdruckmessgeräten an die Druckleitung.
Spezifikationen
Application range
For all pressure gauges with flat sealing ring to DIN 16258
Hand lever
Plastic
Housing
Brass bright
PN
25 bar
Riegler article number
102645
SW
27 mm
Screw thread
G 1/2
Temperature range max.
50 °C
Test flange
60x25x10
Version
Socket / socket, with test flange 60x25x10
