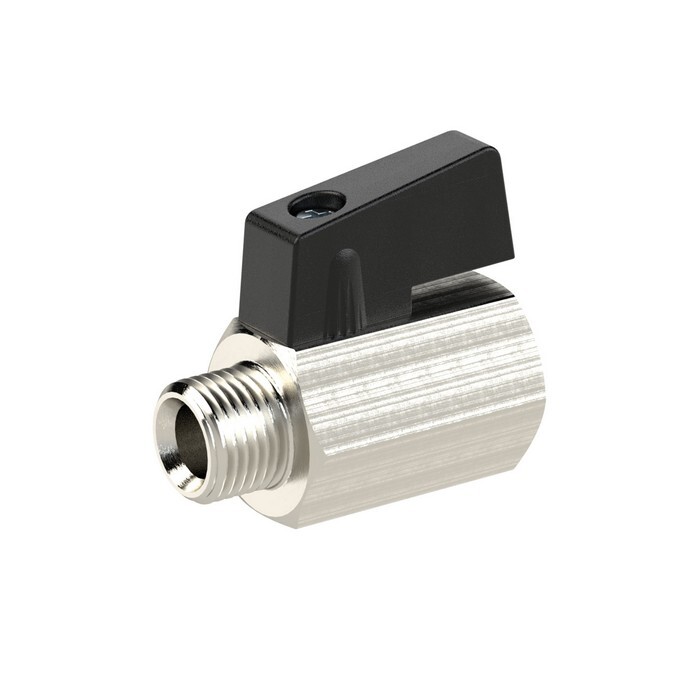

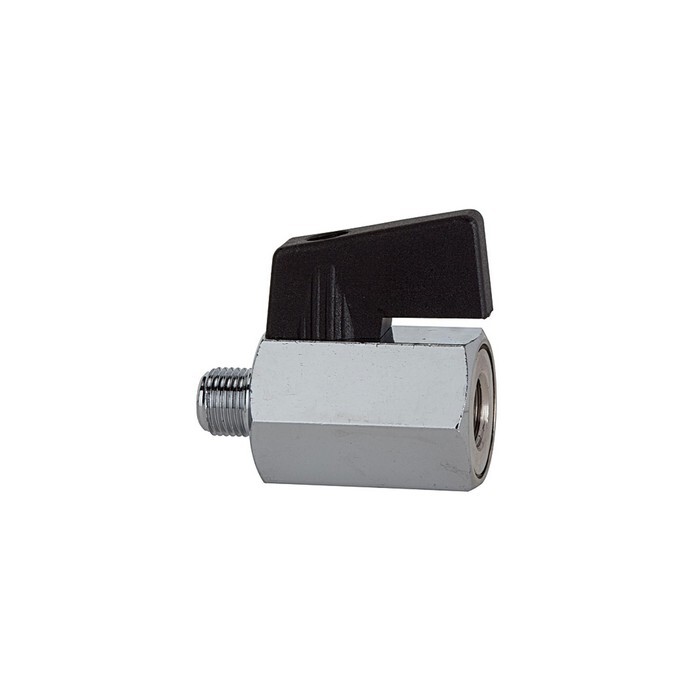

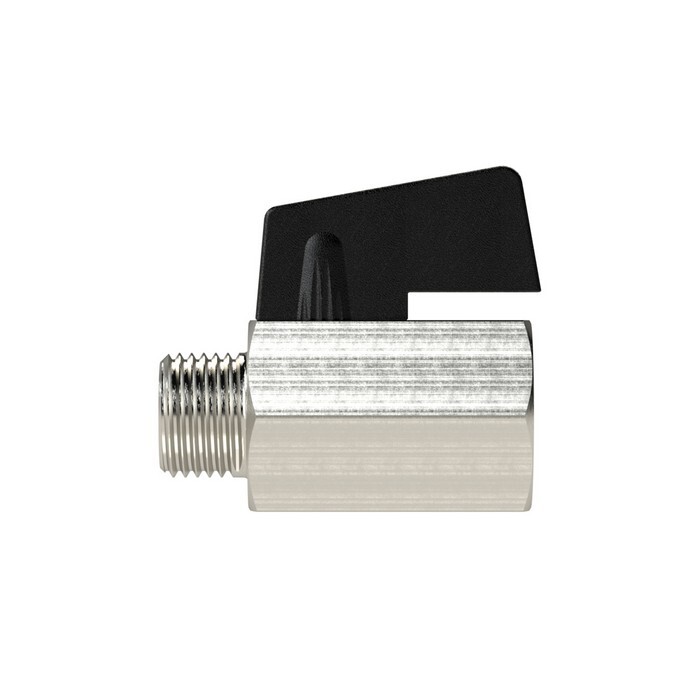

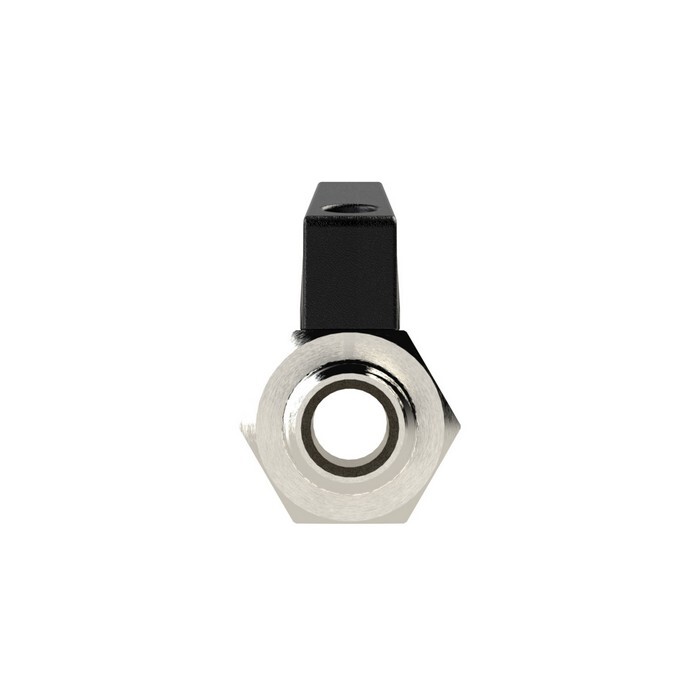

Mini-Kugelhahn Messing vernickelt
IG/AG 3/8", BL 38 mm, max 10 bar Kunststoffflügelgriff glatte OberflächeArtikelnummer: 1116334Lieferantennummer: 375.22EAN: 4047322081160
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Beschreibung
mit Flügelgriff · glatte Oberfläche · für Druckluft, Wasser, Öle, ungiftige Gase · Weitere technische Eigenschaften: · A: 22mm · Spindelabdichtung: NBR · Kugeldichtung: PTFE · L: 27,2mm
Spezifikationen
A
22 mm
Anwendungsbereich
Druckluft, Wasser, Öle, ungiftige Gase
B
27,2 mm
Betriebsdruck max.
10 bar
DN
8
Drehgriff
Kunststoff
Gehäuse
Messing vernickelt
Gewinde
G 3/8 IG/AG
Gewindematerial
Messing vernickelt
Kugel
Messing vernickelt
Kugeldichtung
PTFE
L
40 mm
Mediumstemperatur max.
70 °C
Mediumstemperatur min.
-10 °C
Riegler-Artikelnummer
103345
SW
20 mm
Spindelabdichtung
NBR
Umgebungstemperatur max.
70 °C
Umgebungstemperatur min.
-10 °C
