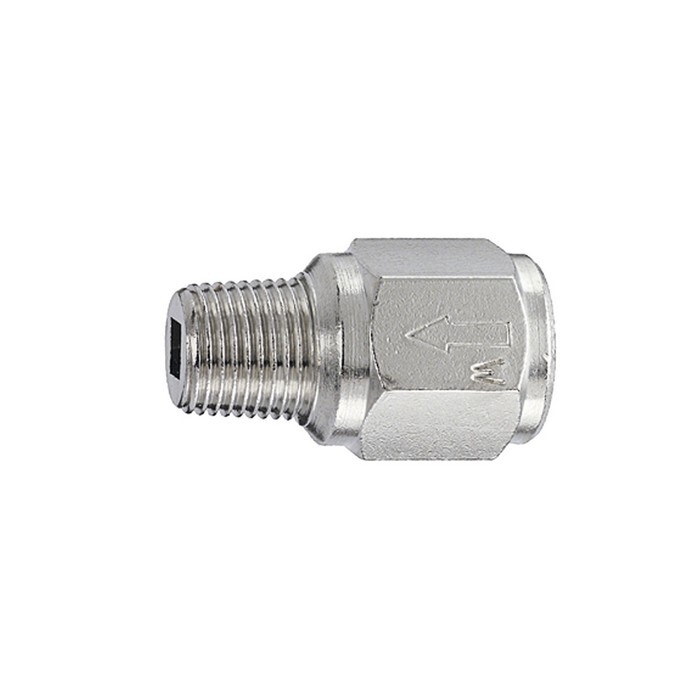

Rückschlagventil, Durchgangsform
IG 1/4"R x AG 1/4"Rp, BL 32mm, PN 10 bar kleine Bauweise, Messing vernickeltArtikelnummer: 1242391Lieferantennummer: 228.22EAN: 4047322051354
Ausgabe:
1 StückPaketfähig
Artikel in 2 Varianten erhältlich:
Beschreibung
Rückschlagventil, Kleinstbauweise, MS vern., Mediums-/ Umgebungstemp. max. 70 °C, R/Rp 1/4, PN max. 10 bar, Öffnungsdruck 0,2 bar
Spezifikationen
Betriebsdruck max.
10 bar
Betriebstemperatur max.
70 °C
Betriebstemperatur min.
-10 °C
Dichtmaterial
NBR
Gewinde
R/Rp 1/4
Gewindenorm
R/Rp-Gewinde nach ISO 7-1
Länge
32 mm
Material
Messing vernickelt
Mediumstemperatur max.
70 °C
Riegler-Artikelnummer
103846
SW
17 mm
Umgebungstemperatur max.
70 °C
Öffnungsdruck min.
0,35 bar
