Artikel in 3 Varianten erhältlich:
Schnellverschlusskupplung NW 7,2 MS blank G 1/2 AG beschichtet
xSchnellverschlusskupplung NW 7,2 MS blank G 1/4 AG beschichtet
Schnellverschlusskupplung NW 7,2 MS blank G 3/8 AG beschichtet
Schnellverschlusskupplung NW 7,2 MS blank G 1/2 AG beschichtet
Beschreibung

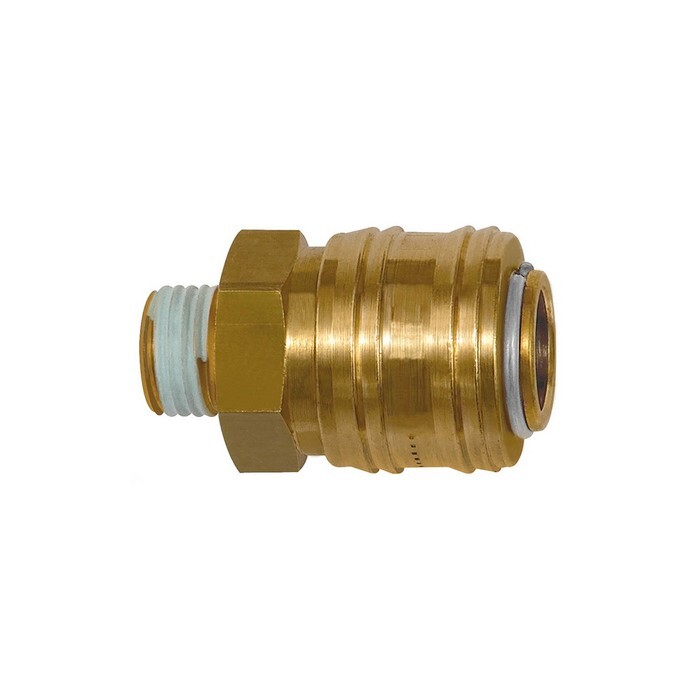

Schnellverschlusskupplung NW 7,2 MS blank, G 1/2 AG, Gewindebeschicht., Betriebsdr. 0-12 bar, Mediums-/Umgeb.temp. -20°C bis 100°C Die universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung zu einem enorm günstigen Preis. Durch
Spezifikationen
Anschluss
G 1/2 AG
Betriebsdruck
0 - 12 bar, max. statischer Betriebsdruck (ohne Pulsation)
Dichtmaterial
NBR
Durchfluss
1000 l/min (Luft)
Feder
nichtrostender Stahl
Gehäuse
Messing blank
Hülse
Messing blank
Länge
40,5 mm
Mediumstemperatur max.
100 °C
Mediumstemperatur min.
-20 °C
NW
7,2
Riegler-Artikelnummer
117816
SW
21 mm
Sprengring
nichtrostender Stahl
Umgebungstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Ventilkörper
Messing blank
Verriegelungsstifte
nichtrostender Stahl
