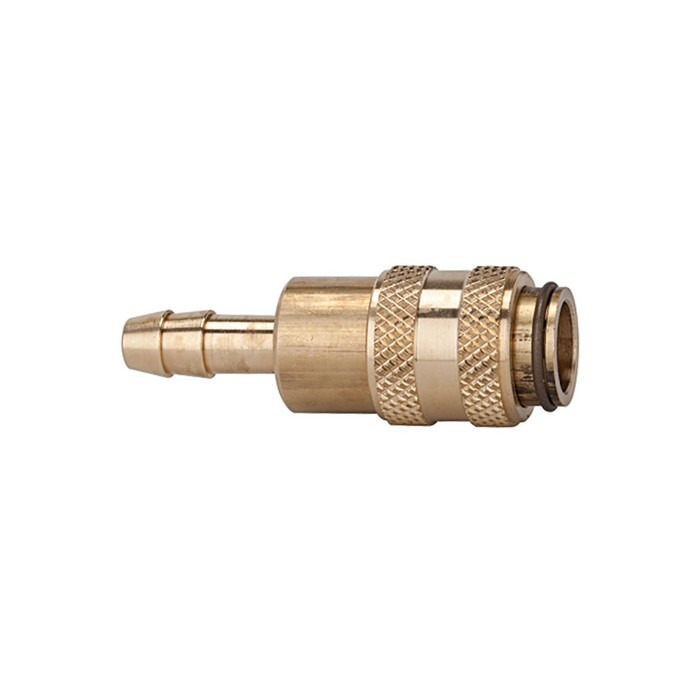

Schnellverschlusskupplung
NW5 Tülle LW6 mm, L 46 mm Messing blankArtikelnummer: 1117356Lieferantennummer: 243.26EAN: 4047322059251
Ausgabe:
1 StückPaketfähig
Artikel in 5 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Schnellverschlusskupplung NW 5, Messing blank, Tülle LW 6, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °C. Einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten. Einsatzgebiete: Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik.
Spezifikationen
Ambient temperature max.
100 °C
Ambient temperature min.
-20 °C
Ball
Stainless steel
Connection
LW 6
Flow rate
560 l/min (air)
Housing
Brass bright
Length (battery)
46 mm
Medium temperature max.
100 °C
Medium temperature min.
-20 °C
NW
5
Operating pressure
0 - 35 bar, max. static operating pressure (without pulsation)
Riegler article number
107133
Sealing material
NBR
Sleeve
Brass bright
Spray ring
Stainless steel
Spring
Stainless steel
Valve body
Brass bright
