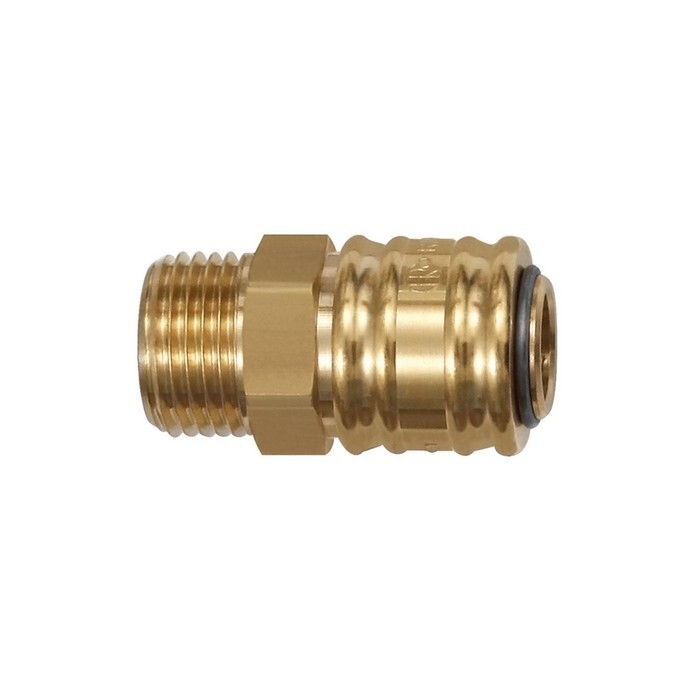

Schnellverschlusskupplung
NW7,2 AG 3/8", L 41 mm Messing blankArtikelnummer: 1117364Lieferantennummer: 243.02EAN: 4047322057394
Ausgabe:
1 StückPaketfähig
Artikel in 4 Varianten erhältlich:
Beschreibung
Schnellverschlusskupplung NW 7,2, Messing blank, G 3/8 AG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °C Die universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Ein
Spezifikationen
Anschluss
G 3/8 AG
Betriebsdruck
0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
Dichtmaterial
NBR
Durchfluss
1000 l/min (Luft)
Feder
Edelstahl
Gehäuse
Messing blank
Hülse
Messing blank
Länge
41 mm
Mediumstemperatur max.
100 °C
Mediumstemperatur min.
-20 °C
NW
7,2
Riegler-Artikelnummer
107209
SW
22 mm
Sprengring
Edelstahl
Umgebungstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Ventilkörper
Messing blank
Verriegelungsstifte
Edelstahl
