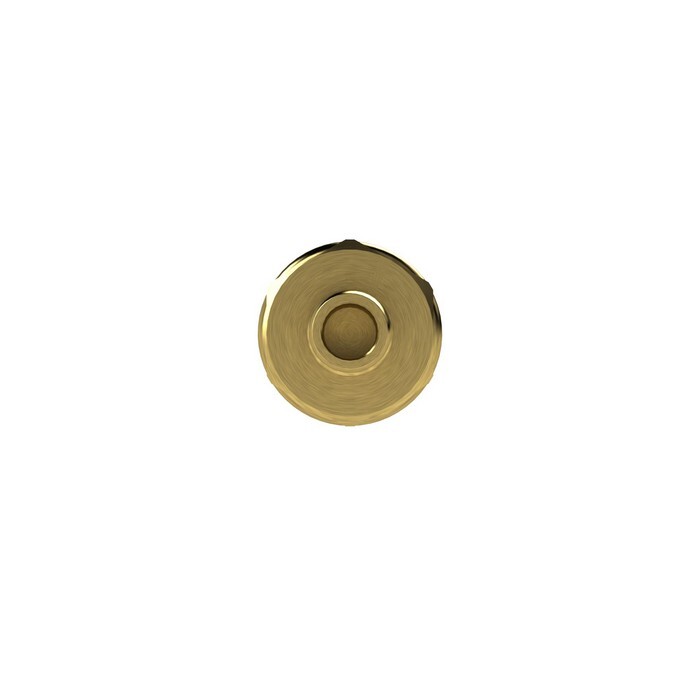

Schnellverschlusskupplung
NW7,2 Tülle LW9 mm, L 58 mm Messing blankArtikelnummer: 1117374Lieferantennummer: 243.45EAN: 4047322059756
Ausgabe:
1 StückPaketfähig
Artikel in 5 Varianten erhältlich:
Beschreibung
Schnellverschlusskupplung NW 7,2, Messing blank, Tülle LW 9, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °C Die universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und E
Spezifikationen
Anschluss
LW 9
Betriebsdruck
0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
Dichtmaterial
NBR
Durchfluss
1000 l/min (Luft)
Feder
Edelstahl
Gehäuse
Messing blank
Hülse
Messing blank
Länge
63 mm
Mediumstemperatur max.
100 °C
Mediumstemperatur min.
-20 °C
NW
7,2
Riegler-Artikelnummer
107216
SW
21 mm
Sprengring
Edelstahl
Umgebungstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Ventilkörper
Messing blank
Verriegelungsstifte
Edelstahl
