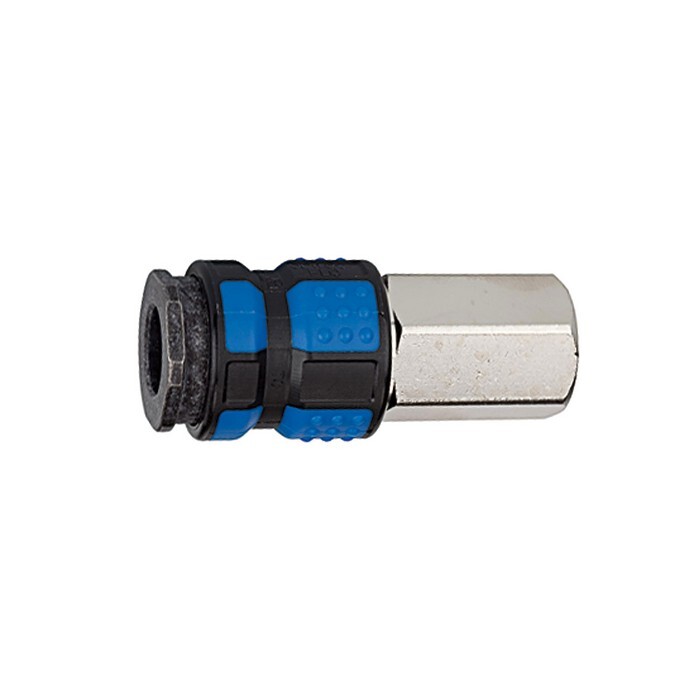

Schnellverschlusskupplung
NW7,8 IG 3/8", L 59 mm Stahl/MessingArtikelnummer: 1242648Lieferantennummer: 241.22EAN: 4047322207324
Ausgabe:
1 StückPaketfähig
Artikel in 3 Varianten erhältlich:
Beschreibung
Schnellverschlusskupplung NW 7,8, hoher Durchfluss, G 3/8 IG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 40 °C Einseitig absperrende Einhand-Schnellverschlusskupplung mit hoher Durchflussleistung (etwa doppelt so hoch wie bei der gängige
Spezifikationen
Anschluss
G 3/8 IG
Betriebsdruck max.
35 bar
Betriebsdruck min.
0 bar
Dichtmaterial
NBR
Durchfluss
2100 l/min (Luft)
Entriegelungshülse
hochrobuste, ergonomische Kunststoffhülse
Feder
nichtrostender Stahl
Gewindestück
Messing vernickelt
Kugel
nichtrostender Stahl
Länge
59 mm
Mediumstemperatur max.
40 °C
Mediumstemperatur min.
-20 °C
NW
7,8
Riegler-Artikelnummer
107410
SW
19 mm
Sprengring
nichtrostender Stahl
Umgebungstemperatur max.
40 °C
Umgebungstemperatur min.
-20 °C
Ventil
Messing
Ventilkörper
Stahl, QPQ behandelt
Ventilsitz
Messing
