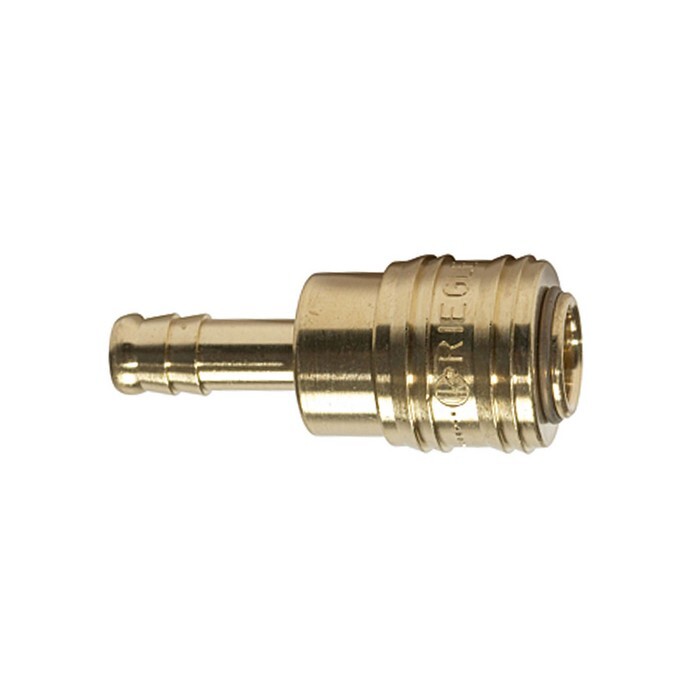

Schnellverschlusskupplung connect line
9 mm Tülle, L 54 mm, NW7,2 0-35 bar, Messing blankArtikelnummer: 1237752Lieferantennummer: 243.45-EEAN: 4047322059787
Ausgabe:
1 StückPaketfähig
Artikel in 5 Varianten erhältlich:
Beschreibung
Schnellverschlusskupplung NW 7,2 »connect line«, MS blank, Tülle LW 9, Betriebsdr. 0-35 bar, Mediums-/Umgeb.temp. -20°C bis 100°C Die universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung zu einem enorm günstigen Preis. Durch
Spezifikationen
Anschluss
LW 9
Betriebsdruck
0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
Dichtmaterial
NBR
Durchfluss
1000 l/min (Luft)
Feder
nichtrostender Stahl
Gehäuse
Messing blank
Hülse
Messing blank
Länge
54 mm
Mediumstemperatur max.
100 °C
Mediumstemperatur min.
-20 °C
NW
7,2
Riegler-Artikelnummer
115648
Sprengring
nichtrostender Stahl
Umgebungstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Ventilkörper
Messing blank
Verriegelungsstifte
nichtrostender Stahl
