T-Steckverschraubung
AG 1/4", SD6, drehbar, O-Ring Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114226Lieferantennummer: 131.014-6EAN: 4047322025454
VPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 22 Varianten erhältlich:
Beschreibung
T-Steckverschraubung »Blaue Serie«, drehbar, G 1/4 a., für Schlauch-Außen-Ø 6 mm, Arbeitsdruck max. 15 bar, Kunststoff/MS vern. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunsts
Spezifikationen
Anwendungsbereich
Luft, Vakuum
Arbeitsdruck max.
15 bar
Empfohlener Schlauch
PU oder PA (Nylon)
Gewinde
G 1/4

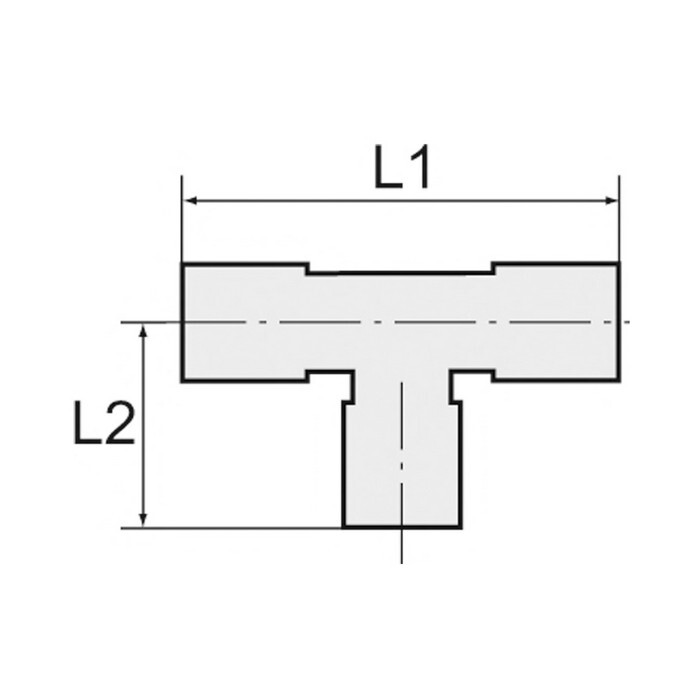

L1
40 mm
L2
22,6 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft, neutrale und ungefährliche Gase und Flüssigkeiten
Produktreihe
Blaue Serie
Riegler-Artikelnummer
109477
SW
10 mm
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
6 mm
