Verschluss-Spanner mit Zuganker
GN 850.1-500-TG mit GegenhalterC 10 - Einsatzstahl C 10
Artikelnummer: 1398999Lieferantennummer: 850.1-500-TGEAN: 4045525537040
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Verschlussspanner GN 850.1 sind besonders für das schnelle Verschließen und Befestigen von Deckeln, Klappen und Formen geeignet. Beim Spannen wird die Schwenkbewegung des Betätigungshebels in eine Axialbewegung der Zugachse / Zughakens umgewandelt und sorgt für ein formschlüssiges Halten. Verschlussspanner der Form T sind mit einer am Spannarm fest verbundenen Zugachse ausgestattet. Die Form TF kann durch das Anbringen von individuellen Zugankern für spezifische Anwendungen verwendet werden. Zuganker von Verschlussspannern der Formen TG, TT und TU sind entlang des Vestellwegs w2 justierbar.

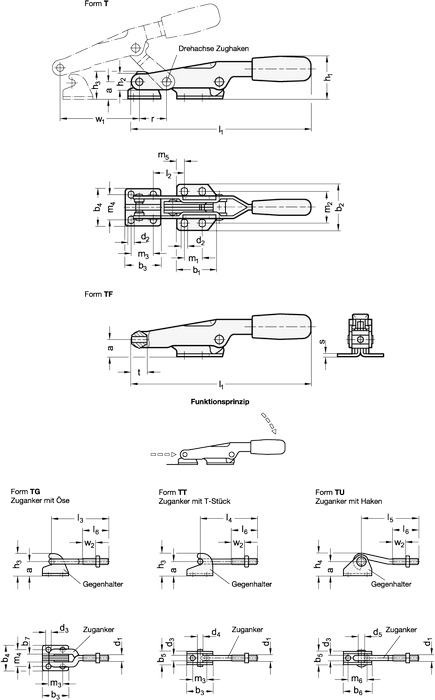

Spezifikationen
Form
TG - mit Zugachse, mit Gegenhalter, mit Zuganker mit Öse
Gewicht
0.484 kg
Größe
500
RoHS
Ja
Werkstoff
C 10 - Einsatzstahl C 10
a
19
b1
50
b2
49
b3
35
b4
34
d1
M 8
d2
6.5
d4
7
d5
8
h1
45
h2
17
h3
30
l1
197
l6
34
m1
19
m2
33.5
m3
19
m4
22.3
m5
8
s
3
t
16
w2 Verstellweg
8
