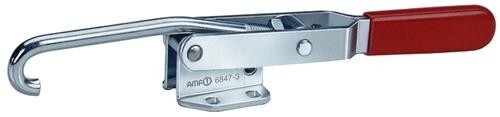

Verschlussspanner
Gr.3, verzinkt AMF 6847Artikelnummer: 1021602Lieferantennummer: 94540EAN: 4020772094546
Ausgabe:
1 StückPaketfähig
Beschreibung
verzinkt · passiviert· · Weitere technische Eigenschaften: · S: 98mm · B1: 32-44mm · C: 19mm · B2: 65-77mm · E2: 72-84mm · D: 7,1mm · E1: 39-51mm · G: 5,5mm · L1: 123,5mm · H1: 36mm · H2: 181mm · Armlänge: 123,5 mm · L: 40mm · Bohrungs-Ø: 5,5mm · K: 13mm · R: 5,5mm · M: 31,5-35,5mm · H: 22,7mm · N: 45mm
Spezifikationen
Bauart
horizontal
Bohrungsabstand innen
39-51 / 72-84 mm
Gegenhalterhöhe
22,7 mm
Größe
3
Höhe gespannt
36 mm
Höhe geöffnet
181 mm
Material
verzinkt
Spannweite
32-44 / 65-77 mm
Verstellweg
12 mm
Zugkraft
3 kN
