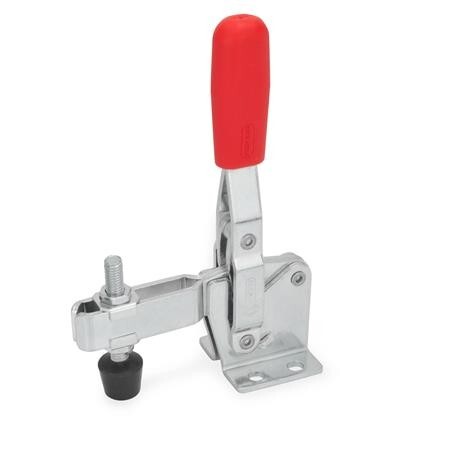

Vertikalspanner mit Andrückschraube
GN 810-130-CC 10 - Einsatzstahl C 10
Artikelnummer: 1353334Lieferantennummer: 810-130-CEAN: 4045525126114
Ausgabe:
1 StückPaketfähig
Artikel in 27 Varianten erhältlich:
Beschreibung
Schnellspanner GN 810 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position. Schnellspanner mit offenem Spannarm nehmen in der Form A über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form C ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten. Schnellspanner in der Form E können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Spezifikationen
Form
C - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
Form E
86
Gewicht
0.230 kg
Größe
130
RoHS
Ja
Werkstoff
C 10 - Einsatzstahl C 10
a
28
b1
35
b2
42
b3
6.2
d1
M 6
d2
5.5
h1
142
h2
28
h3
16
h4
25.5
h5
11.3
l2
42
l4
55
m1
12.5
m2
19
m3
27
m4
29
r
79.5
s1
2.5
w Verstellweg
17.5
