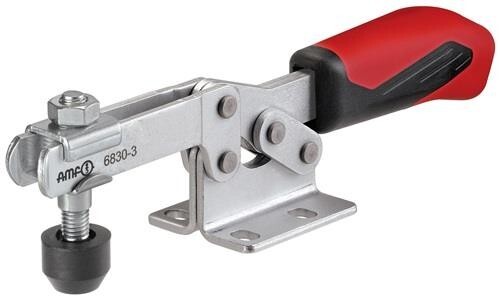

Waagrechtspanner
Gr.2, verzinkt, Haltearm offen waagrechtem Fuß, AMF 6830Artikelnummer: 1021617Lieferantennummer: 93021EAN: 4020772093020
Ausgabe:
1 StückPaketfähig
Beschreibung
mit waagrechtem Fuß · Weitere technische Eigenschaften: · C: 26mm · D: 5,6mm · Andrückschraube: M6 x 35 · HW min.: -1,5mm · L1: 162mm · F1: 1kN · Gesamthöhe: 44mm · L: 12,7mm · a*: 90° · Bauart: waagrechter Fuß · F: 16mm · P: 38mm · K: 6mm · A: 6mm · HW max.: 5mm · H1: 45mm · H2: 68mm · M1: 28,5mm · I: 13,2mm · F2: 1,2kN · B: 64mm · E: 32mm · M: 19,5-29,5mm · H: 24mm · N: 42mm · Gesamtlänge: 162mm · D1: 5,5mm
Spezifikationen
Bohrungs-Ø
5,6 mm
Größe
2
Haltekraft F1
1 kN
Haltekraft F2
1,2 kN
Höhe gespannt
45 mm
Länge gespannt
162 mm
Spannhöhe
24 mm
Spannweite
32 mm
