Winkel Einschraubverschraubung
AG 1/4", SD8, O-Ring FKM metallica, Messing vernickelt, drehbarArtikelnummer: 1176152Lieferantennummer: 854.014-8EAN: 4047322279352
Ausgabe:
1 Stück
=
1 GebindePaketfähig
Artikel in 20 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
L-Steckverschraubung »metallica«, drehbar, G 1/4 a., für Schlauch-Außen-Ø 8 mm, Arbeitsdruck -0,98 bis 16 bar, Messing vernickelt. Schnellsteckverbindungen komplett aus Messing vernickelt. Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet. Die konischen Gewinde sind mit der Dispersion preCOTE 5 beschichtet, so dass alle Verbindungen dieser Serie auch bei hohen Temperaturen eingesetzt werden können (Medium Druckluft).
Spezifikationen
Clamping ring
Stainless steel
For outer hose Ø
8 mm

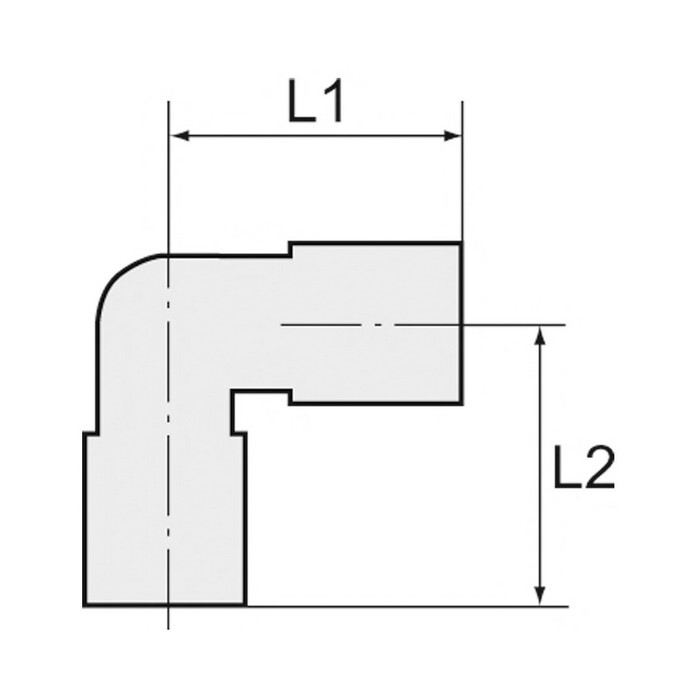

L1
24 mm
L2
24 mm
Loosening ring
Nickel-plated brass
Material
Nickel-plated brass
Operating temperature max.
150 °C
Operating temperature min.
-20 °C
Product range
metallica
Riegler article number
108901
SW
13 mm
Screw thread
G 1/4
Working pressure max.
16 bar
