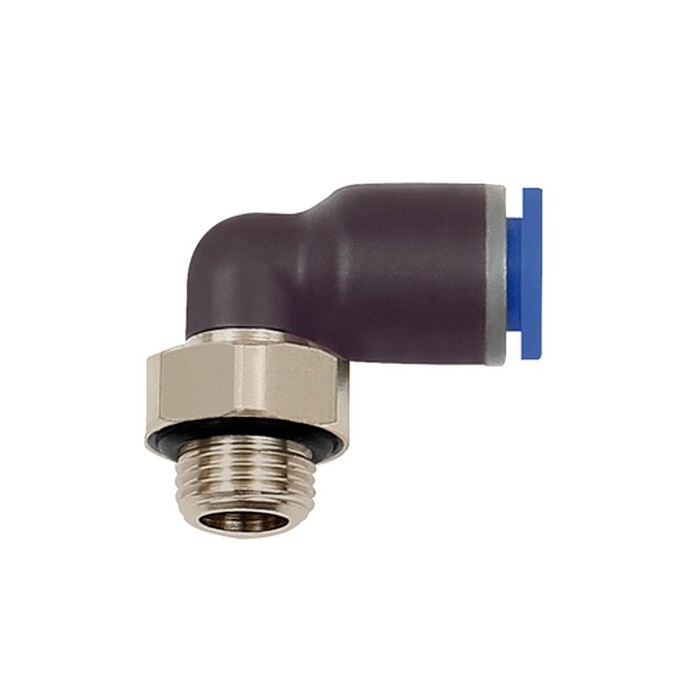

Winkel Einschraubverschraubung
AG 1/8", SD4, drehbar, O-Ring Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114411Lieferantennummer: 125.018-4EAN: 4047322023238
VPE (VE NW): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 16 Varianten erhältlich:
Beschreibung
Blaue Serie · einsetzbar in Verbindung mit Kunststoffschläuchen und Kupferrohren · Weitere technische Eigenschaften: · L2: 16,5mm · L1: 18,8mm · SW: 10mm
Spezifikationen
Anwendungsbereich
Luft, Vakuum
Arbeitsdruck max.
15 bar
Empfohlener Schlauch
PU oder PA (Nylon)
Gewinde
G 1/8
L1
18,8 mm
L2
17,5 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft, neutrale und ungefährliche Gase und Flüssigkeiten
Produktreihe
Blaue Serie
Riegler-Artikelnummer
109261
SW
10 mm
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
4 mm
