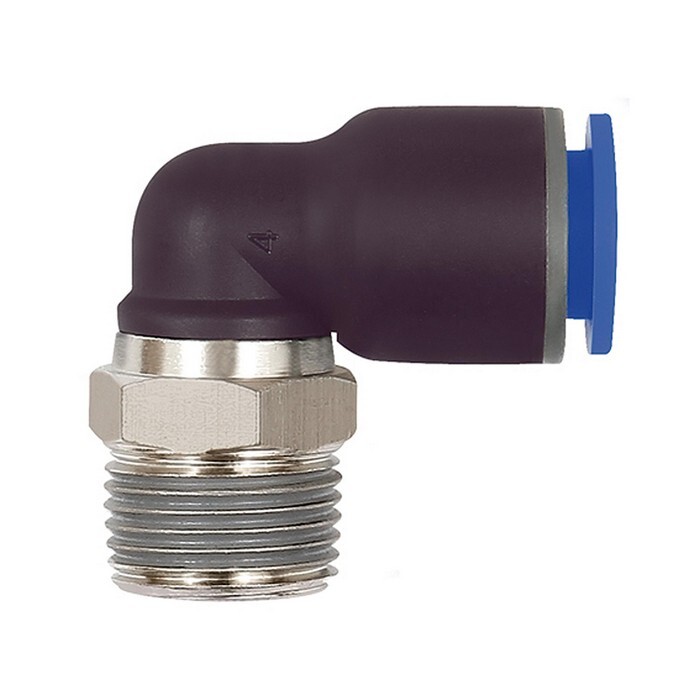

Winkel Einschraubverschraubung
AG 3/8"R, SD10, drehbar, PTFE Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114435Lieferantennummer: 126.038-10EAN: 4047322023443
VPE (VE NW): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 19 Varianten erhältlich:
Beschreibung
Blaue Serie · konisch nach ISO 7/1 · Kunststoff · Gewindebeschichtung · Weitere technische Eigenschaften: · L2: 24,8mm · L1: 26,9mm · SW: 17mm
Spezifikationen
Anwendungsbereich
Luft, Vakuum
Arbeitsdruck max.
15 bar
Empfohlener Schlauch
PU oder PA (Nylon)
Gewinde
R 3/8
L1
26,9 mm
L2
24,8 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft, neutrale und ungefährliche Gase und Flüssigkeiten
Produktreihe
Blaue Serie
Riegler-Artikelnummer
109290
SW
17 mm
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
10 mm
