Artikel in 16 Varianten erhältlich:
Beschreibung
L-Steckverschraubung »Blaue Serie«, drehbar, G 3/8 a., für Schlauch-Außen-Ø 12 mm, Arbeitsdruck max. 15 bar, KS/MS vern., L=28,5mm Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kun
Spezifikationen
Anwendungsbereich
Luft, Vakuum
Arbeitsdruck max.
15 bar
Empfohlener Schlauch
PU oder PA (Nylon)
Gewinde
G 3/8

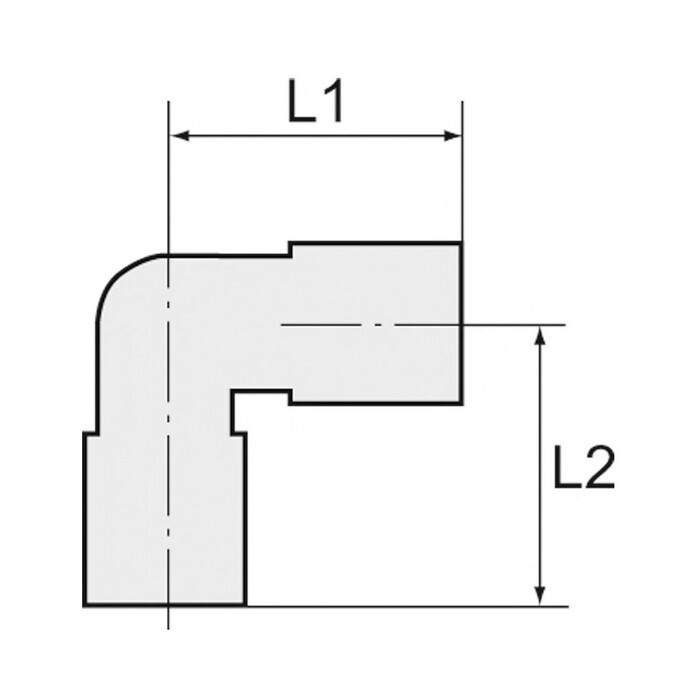

L1
28,5 mm
L2
24,3 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft, neutrale und ungefährliche Gase und Flüssigkeiten
Produktreihe
Blaue Serie
Riegler-Artikelnummer
109273
SW
20 mm
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
12 mm
