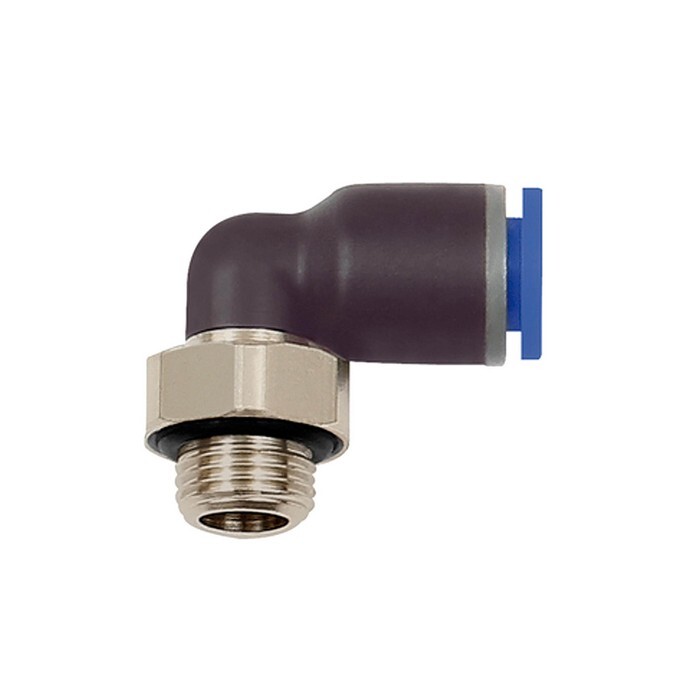

Winkel Einschraubverschraubung
AG 3/8", SD6, drehbar, O-Ring Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114417Lieferantennummer: 125.038-6EAN: 4047322023283
VPE (VE NW): 10 StückVPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 16 Varianten erhältlich:
Beschreibung
Blaue Serie · einsetzbar in Verbindung mit Kunststoffschläuchen und Kupferrohren · Weitere technische Eigenschaften: · L2: 18,6mm · L1: 20mm · SW: 20mm
Spezifikationen
Anwendungsbereich
Luft, Vakuum
Arbeitsdruck max.
15 bar
Empfohlener Schlauch
PU oder PA (Nylon)
Gewinde
G 3/8
L1
20 mm
L2
21,1 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft, neutrale und ungefährliche Gase und Flüssigkeiten
Produktreihe
Blaue Serie
Riegler-Artikelnummer
109270
SW
12 mm
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
6 mm
