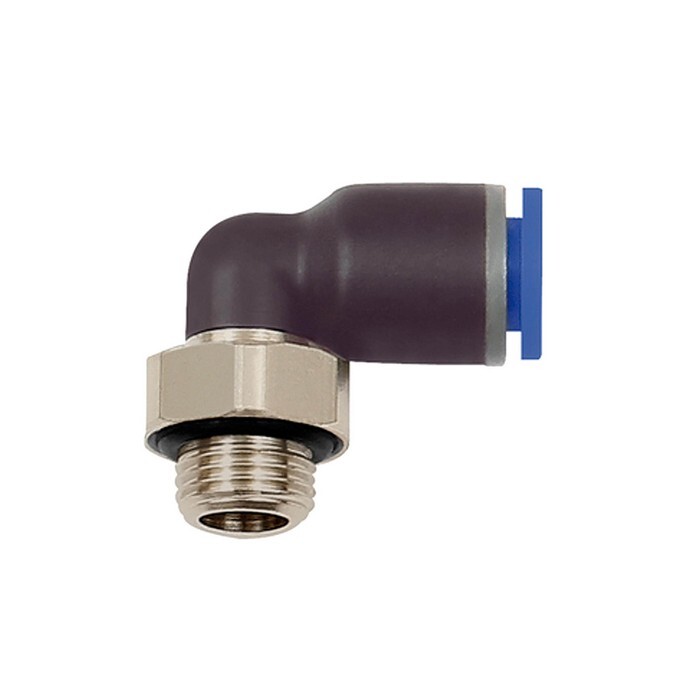

Winkel Einschraubverschraubung
AG M5", SD4, drehbar, O-Ring Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114396Lieferantennummer: 125.005-4EAN: 4047322023122
Ausgabe:
1 StückPaketfähig
Artikel in 22 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
L-Steckverschraubung »Blaue Serie«, drehbar, M5 a., für Schlauch-Außen-Ø 4 mm, pmax kurzzeitig 15 bar, KS/MS vern., L = 18,8 mm. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Application range
Air, vacuum
For outer hose Ø
4 mm
L1
18,8 mm
L2
18,6 mm
Loosening ring
Plastic
Material
Plastic or nickel-plated brass
Medium
Compressed air, neutral and non-hazardous gases and liquids
Product range
Blue series
Recommended hose
PU or PA (nylon)
Riegler article number
109259
SW
8 mm
Screw thread
M5
Temperature range max.
80 °C
Temperature range min.
-20 °C
Working pressure max.
15 bar
