Winkelschwenkverschraubung
AG 1/8", SD8, O-Ring Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114478Lieferantennummer: 145.018-8EAN: 4047322028981
Ausgabe:
1 StückPaketfähig
Artikel in 19 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
L-Steckverschraubung »Blaue Serie«, drehbar, G 1/8 a., für Schlauch-Außen-Ø 8 mm, pmax kurzzeitig 15 bar, Kunststoff/MS vern.. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Application range
Air, vacuum
For outer hose Ø
8 mm

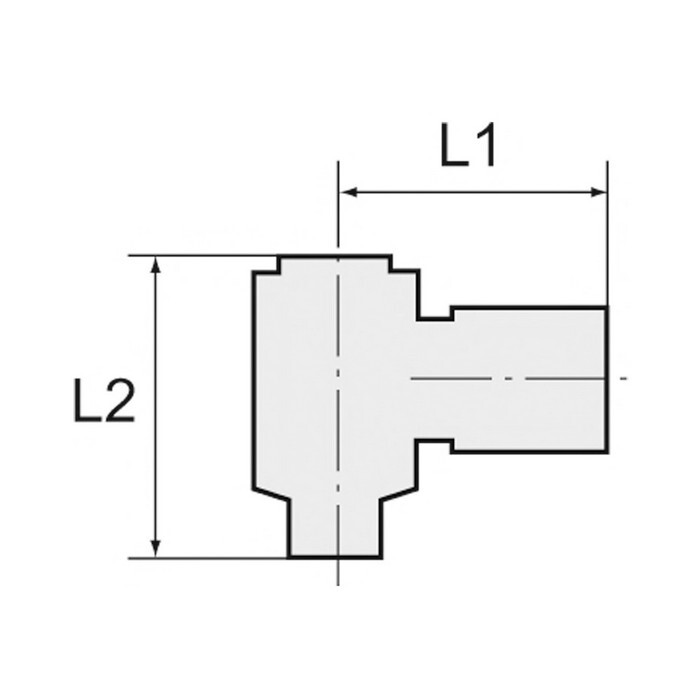

L1
25,3 mm
L2
23,5 mm
Loosening ring
Plastic
Material
Plastic or nickel-plated brass
Medium
Compressed air, neutral and non-hazardous gases and liquids
Product range
Blue series
Recommended hose
PU or PA (nylon)
Riegler article number
109406
SW
10 mm
Screw thread
G 1/8
Temperature range max.
80 °C
Temperature range min.
-20 °C
Working pressure max.
15 bar
