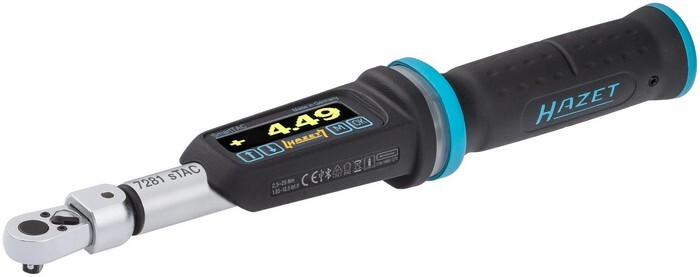

Drehmomentschlüssel

Anwendung:Für hochpräzise Verschraubungen mit Drehmoment- / Drehwinkel bei denen eine hohe Genauigkeit oder Dokumentationspflicht besteht, z. B. Motorenbauteilen insbesondere Zylinderkopfschrauben, Maschinenbau mit erhöhten Anforderungen (u. a. Robotertechnik etc.)Smart-Technologie – Ready for Industry 4.0
Inklusive Einsteck-Umschaltknarre 6401-1 Außenvierkant1⁄4″ (6,3 mm)
Länge mit / ohne Einsteckwerkzeug: 290,5 mm / 260 mm
HAZET Smart Technologie bestehend aus SmartTAC-App und Bluetooth 4.1 Low Energy-Schnittstelle (Produktgruppe 7000-2 sTAC kann nationalen Zulassungsbeschränkungen unterliegen). Problemloser Live-Datenaustausch zur Anzeige des Schraubverlaufes auf mobilen Endgeräten, wie Smartphone (Smartwatch) und Tablet-PC. USB-C-Schnittstelle zur Programmierung der Drehmoment- Drehwinkelschlüssel und Dokumentation der Schraubdaten über Laptop und PC mit Software SmartTAC-Tool 7910-sTAC.
Alle sTAC-Drehmoment-Drehwinkelschlüssel können auch autark, ohne SmartTAC App benutzt werden
Einzigartiges ergonomisches, auf den Anwender ausgerichtetes, HAZET Design des gesamten Werkzeuges für den professionellen Einsatz
Durch die Reduzierung der Baugröße sowie der Integration der Platine in das Hauptrohr sind Abmessungen entstanden, die kleine Drehmoment- / Drehwinkelschlüssel ab 1 Nm ermöglichen
Schutzklasse IP 40
Display und Folientastatur spritzwassergeschützt
USB-C Buchse zum Laden des Akkus direkt im Werkzeug
Inklusive handelsüblichem, wechselbaren Li-Ion Akku, Typ 14650 / 3,7 Volt, direkt am Werkzeug über USB-C Stecker aufladbar
Inklusive 1 Meter USB 3.1 / A-C-KabelFunktionen: 7000 sTACGroßes, kontrastreich leuchtendes, gut ablesbares OLED-Display, dimmbar und 180° drehbar
Messwert-Anzeige in 13 mm Schriftgröße inklusive einer i.O. / n.i.O. Schraubfall-Bewertung
Anzeigeabweichung Drehmoment rechts und links: ab ± 1 % / ± 1 Digit
Anzeigeabweichung Drehwinkel rechts und links: ± 1 % / ± 1°
Drehwinkelbereich addierend: 0 bis 999°
Drehmoment-Genauigkeit für i.O.-Anzeige (grün): Einstellbar ± 1 bis 10 %
Drehwinkelgenauigkeit für i.O.-Anzeige (grün): Einstellbar 1 bis 90°
Einstellbare Drehmoment-Einheiten: Nm, lbf ft, lbf in oder kgf m
Wirklänge für andere Einsteckwerkzeuge einstellbar / programmierbar 0 bis 250 mm
(Voraussetzung für korrekte Drehmoment- / Drehwinkelmessungen)
Vierfach Signalisierung des Schraubverlaufs durch Akustik-Signal (Summer), Vibration, mitlaufende Ziffernanzeige und rundum, aus jeder Lage, sichtbarer 360° LED-Anzeige mit „Ampelfunktion“
Schwellwert, Vorwarnstufe: Einstellbar 50 bis 99 %
Einstellbare Signalisierung, Ein / Aus Akustik-Signal (Buzzer) und Vibration
Resetfunktion, Rückstellung auf Werkseinstellung
Stand-by-Zeit: Einstellbar 1 bis 10 Minuten
Batterie- und Speicheranzeige
Speicherplatz inklusive Datum und Uhrzeit: Bis zu 3000 Messungen
Programmiermöglichkeit von Parametersätzen und Ablaufplänen: 25 und 25
2 Kontrollfunktionen: Programmierbare Drehmoment-Kontrolle bei Winkelanzug und Winkelkontrolle bei Drehmoment-Anzug
Menü Sperrfunktion vor unbefugter Verstellung mit selbst wählbarem vierstelligen Code
Anzeige der Softwareversion mit Seriennummer, Kalibrierdatum und Serviceanzeige / Nutzungszähler
Menüsprachen: Deutsch, Englisch, Französisch, Italienisch, Chinesisch
Programmier- und Auswertesoftware für Laptop und PC 7910-sTAC (kostenpflichtig)
SmartTAC-App für Android und Apple iOS Endgeräte für Baureihe 7000-2 sTAC (kostenloser Download)
Die SmartTAC-Drehmoment- / Drehwinkelschlüssel derBaureihe 7000-2 sTAC mit Bluetooth-Schnittstellehaben eine gültige Funkzulassung in allen EU-Ländern, in der Schweiz, in Norwegen, in China, in Indien, in Südkorea, in Mexiko und in der Türkei und dürfen dort verkauft werden
Weitere Länder auf Anfrage
Für Länder ohne Funkzulassung bieten wir die SmartTAC-Drehmoment- / Drehwinkelschlüssel derBaureihe 7000-5 sTAC ohne Bluetooth-Schnittstellean. Diese können über einen USB Anschluss an Laptop und PC angeschlossen und mit der optionalen Programmier- und Auswertesoftware verbunden werden. Die Nutzung der SmartTAC-App für mobile Endgeräte ist aufgrund der fehlenden Bluetooth-Schnittstelle nicht möglichMit Bluetooth-FunktionGeprüft nach DIN EN ISO 6789-2:2017, VDI / VDE 2648, Blatt 2
Made in Germany
Abtrieb: 9 x 12 mm Einsteck-Vierkant hohl, 1/4 Zoll (6,3 mm) Vierkant massiv
Maße: 260 mm
Netto-Gewicht (kg): 0.48 kg
Für Handbetätigung
Drehmomentbereich min-max: 2.5 – 25 Nm
lbf min-max: 1.85 – 18.5 lbf.ft
Genauigkeit: 2 %
Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm: 203.00 – Nm
Betätigungskraft min.-max. kg: 1.1 – 11.4 kg
Anzahl Zähne: 20 (Betätigungswinkel 18°)
Stichmaß des Justierwerkzeugs l2: 19.5 mmSYSTEM 7000 sTAC Elektronische Drehmoment- / Drehwinkelschlüssel ∙ Mit Einsteckvierkant und Umschaltknarre ∙ Genauigkeit ± 1 % / ± 1 Digit
