Beschrijving
Active charcoal filter »multifix-mini«, metal container, 0. 005 mg/m³, G 1/8, Input press. max. 16 bar, Med. /ambient temp. max. 60°CFor filtering odours out of compressed air. The activated carbon absorbs the oil vapour molecules contained in the compressed air. A separate filter route prevents activated carbon particles from entering the air flow.
Specificaties

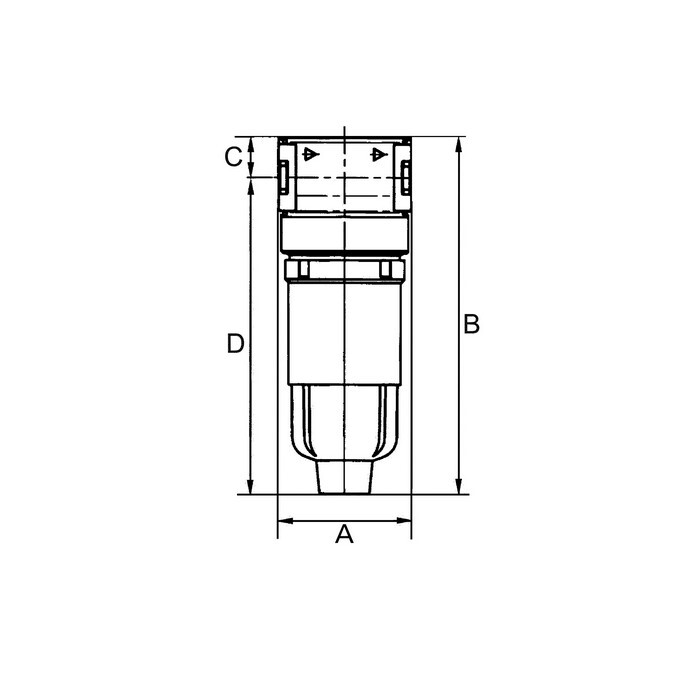

A
40 mm
Afdichtingsmateriaal
NBR
Afmeting
0
Behuizing
Zink spuitgieten
Container
Metalen container
DN
5
Debiet
310 l/min
Filterelement
Actieve kool POM
Medium temperatuur max.
60 °C
Omgevingstemperatuur max.
60 °C
Overblijvend oliegehalte
0,005 mg/m³
Productlijn
multifix-mini
Riegler artikelnummer
100378
Schroefdraad
G 1/8
Toevoerdruk max.
16 bar
b
97,3 mm
c
12,3 mm
d
85 mm
