Artikel in 4 varianten beschikbaar:
Beschrijving

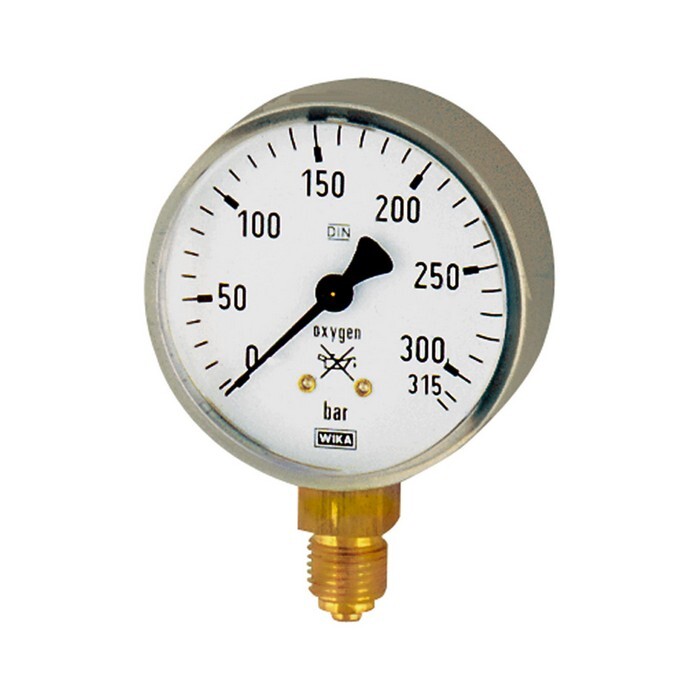

Welding technology pressure gauge, oxygen, Connection radial bottom, G 1/4, Goods class 2. 5, Measurement range 0 - 315 bar, Ø 63Bourdon-tube pressure gauge acc. to EN 562. For welding systems and cutting machines or similar processes.
Specificaties
Aansluiting
G 1/4
Aansluitpositie
Radiale bodem
Behuizing
Staal, messingkleurig, drukontlastingsopening in achterpaneel
Beschrijving
Zuurstofgehalte manometer, voor cilinderdruk 200 bar
Diameter
63 mm
Kijkvenster
Polycarbonaat
Kwaliteitsklasse
2.5
Materiaal procesaansluiting
Koperlegering
Medium temperatuur max.
60 °C
Meetbereik max. bar
315
Meetbereik min. bar
0
Meetelement
Koperlegering
Omgevingstemperatuur max.
60 °C
Omgevingstemperatuur min.
-40 °C
Opschrift
zuurstof
Riegler artikelnummer
101298
Schaalverdeling in het bar-bereik
10 bar
Type
111.11
Wijzerbeweging
Koperlegering
