Snelkoppeling

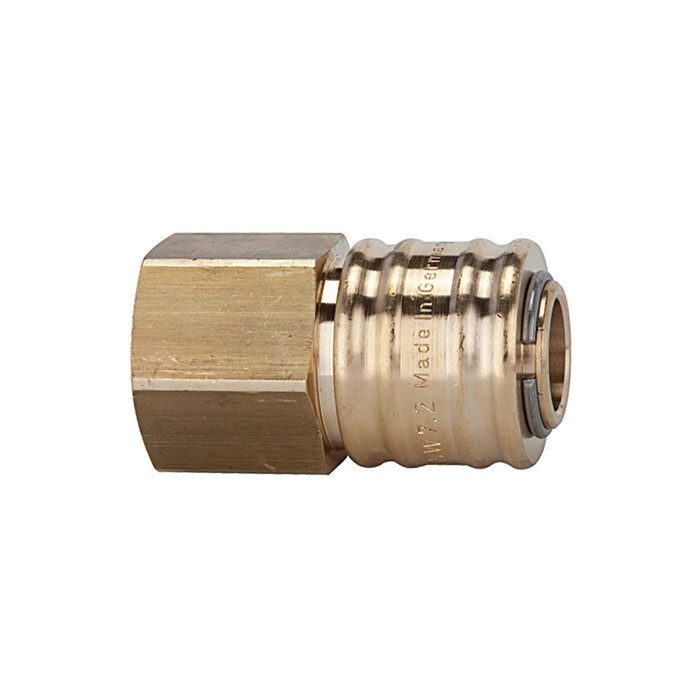

NW7.2 IG 3/8", L 41 mm Messing, aan beide zijden afsluitbaarArt.-Nr.: 1117371Leveranciersnummer: 243.22-BEAN: 4047322059121
Aantal:
1 STKPakketgeschikt
Artikel in 3 varianten beschikbaar:
Beschrijving

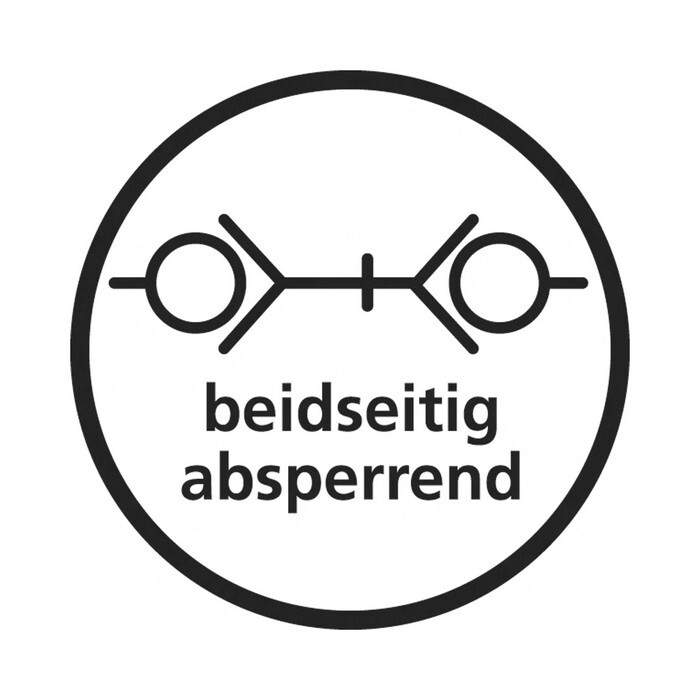

Quick-connect coupling I. D. 7. 2, locking on both sides, Bright brass, G 3/8 IT, Operating pressure 0-35 bar, Temp. -20°C to 100°CCouplings, stems and plugs are fitted with a valve. Connection: Both valves open and the medium is allowed to pass. Disconnection: Both valves close and the medium is prevented from escaping. Areas of application: Pneumatic system, machine and plant engineering, Measurement, monitoring and control systems, Manufacturing industry, medical technology, chemical / pharmaceutical industry, automotive, food technology, aerospace.
Specificaties
Aansluiting
G 3/8 IG
Afdichtingsmateriaal
NBR
Bedrijfsdruk
0 - 35 bar, max. statische werkdruk (zonder pulsatie)
Behuizing
Helder messing
Debiet
700 l/min (lucht)
Kogel
Roestvrij staal
Lengte (batterij)
41 mm
Medium temperatuur max.
100 °C
Medium temperatuur min.
-20 °C
Mouwen
Helder messing
NW
7,2
Omgevingstemperatuur max.
100 °C
Omgevingstemperatuur min.
-20 °C
Riegler artikelnummer
107510
SW
22 mm
Spuitring
Roestvrij staal
Veer
Roestvrij staal
Ventielhuis
Helder messing
