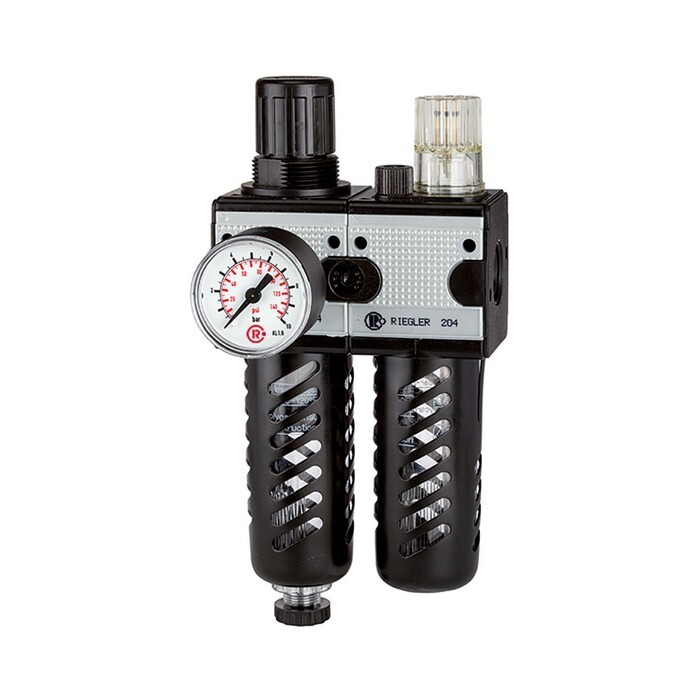

Onderhoudseenheid multifix serie, 2-delig
IG 1/2", DN15, max 16 bar, 3550l/min BG3, met polycarbonaat reservoir, beschermkooiArt.-Nr.: 1117098Leveranciersnummer: CL 33 SEAN: 4047322125321
Aantal:
1 stukPakketgeschikt
Artikel in 7 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
Service unit 2-part »multifix«, PC container, Protective cage, Size 3, G 1/2, Input pressure max. 16 bar, Control range 0.5-10 bar. Two-piece service units consisting of a reversible diaphragm pressure regulator, independent of inlet pressure, with self-relieving design, combined with a centrifugal separator and a proportional lubricator.
Specificaties
A
134,8 mm
Afdichtingsmateriaal
NBR
Afmeting
3
Behuizing
Zink spuitgieten
Condensaatafvoer
Halfautomatisch
Container
Polycarbonaat container met beschermende kooi
DN
15
Debiet
3500 l/min
Druppelhulpstuk
PA
Filterfijnheid
5 µm
Medium temperatuur max.
60 °C
Omgevingstemperatuur max.
60 °C
Productlijn
multifix
Regelbereik max.
10 bar
Regelbereik min.
0,5 bar
Riegler artikelnummer
100573
Schroefdraad
G 1/2
Toevoerdruk max.
16 bar
Veerdop
POM messing
Weergave manometer max.
16 bar
Weergave manometer min.
0 bar
b
246,3 mm
c
99 mm
d
147,3 mm
